Presse poinçonneuse mécanique CNC
La poinçonneuse mécanique CNC STON offre des avantages significatifs tels qu'une efficacité énergétique, une excellente stabilité, une capacité de tonnage élevée et un prix compétitif. Elle est équipée de série de 32 postes de tourelle, dont 2 postes rotatifs, permettant diverses opérations telles que le poinçonnage et l'emboutissage.
La poinçonneuse mécanique CNC allie la précision de la commande numérique par ordinateur à la fiabilité et à la durabilité des systèmes d'entraînement mécaniques.
Enquête maintenant
Ajouter au panier
··· Presse poinçonneuse à tourelle CNC mécanique STON ···
Modèle : STSK-JT30/STSK-JT50
Force de frappe : 30/50 tonnes
| Parameter | Unit | Remarks | ||||||
| Model | STSK-JT30/STSK-JT50 | |||||||
| Punching Force | 300(30)/500(50) | KN(T) | ||||||
| Frame Structure | O-Type Closed Frame | |||||||
| Max Sheet Size for Single Positioning | X-Axis2500 Y-Axis1250/1500 | mm | Customizable to Non-Standard | |||||
| Max Sheet Thickness | 6 | mm | Based on Sheet Type | |||||
| Max Punching Diameter in a Single Stroke | φ88.9 | mm | Customizable to Non-Standard | |||||
| Max Punching Frequency | 280 | hpm | ||||||
| Max Punching Hits | 280 | hpm | ||||||
| Number of Control Axes | 4(X、Y、T、C) | piece | ||||||
| Die Type | Long Guide 85 Series International Standard Die | |||||||
| Turret Station Distribution | 16A、11B、3C、2D(Including Rotary Stations1B、1C) | Standard | Customizable to Non-Standard | |||||
| Repositioning Cylinder | 2 | set | ||||||
| Number of Clamps | 2 | piece | ||||||
| Max Feeding Speed | X-Axis90 Y-Axis80 | m/min | ||||||
| Worktable Structure | Brush and Universal Ball Composite Work Surface | |||||||
| Max Turret Speed | 40 | rpm | ||||||
| Processing Precision | ±0.1 | mm | ||||||
| Max Load Capacity | 150 | Kg | ||||||
| Total Power Consumption | 3 | Kw | ||||||
| Air Source Pressure | 0.55 | Mpa | ||||||
| Power Supply | 380±5% | V | ||||||
| Overall Dimensions | 5000/5500×5200×2100 | mm | ||||||
Aperçu
La poinçonneuse mécanique CNC STON offre des avantages significatifs tels qu'une efficacité énergétique, une excellente stabilité, une capacité de tonnage élevée et un prix compétitif. Elle est équipée de série de 32 postes de tourelle, dont 2 postes rotatifs, permettant diverses opérations telles que le poinçonnage et l'emboutissage.
Pour en savoir plus
Démonstrations de coups de poing
Cas d'application industrielle
-
Panneau latéral de meubleObservez le processus
-

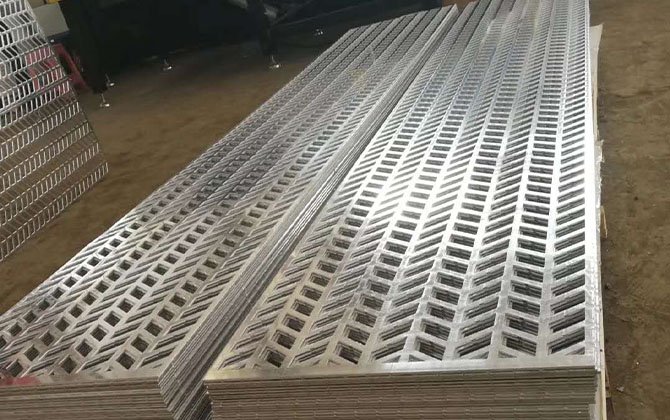

Clôture de jardin
Observez le processus
-
Mur-rideau à motifs
Observez le processus
-

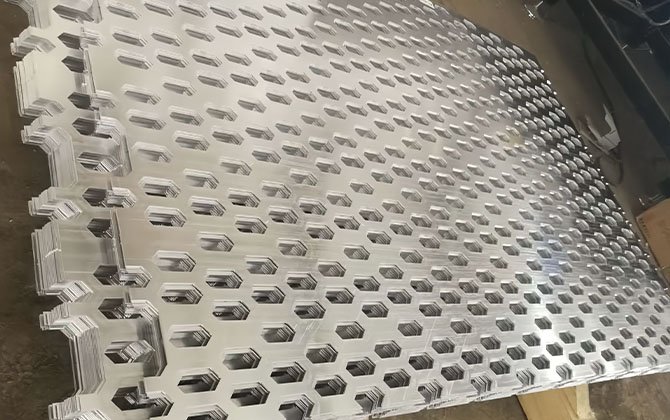

Façade du bâtiment d'exposition
Observez le processus
Présentation de cas
-
Boîtier d'unité de climatisation
-
Barbecue
-
Mur-rideau de bâtiment
-
Barrière antibruit pour autoroute
-
Climatiseur
-
Panneau de revêtement en aluminium
-
Enceinte d'armoire
-
Classeur
··· Vérifiez votre correspondance avec votre secteur d’activité ···
Présentation des composants
-
01.
Caractéristiques principales
• Poinçonnage haute efficacité : Utilise le stockage d'énergie par volant d'inertie pour un impact constant et stable, idéal pour la production de masse.
• Rentabilité : Faible coût d'équipement, structure simple, entretien facile et faibles coûts d'exploitation.
• Consommation d'énergie ultra-faible : Dès 3 kWh par heure, ce qui réduit considérablement les coûts de production.
• Tourelle multipostes : Permet des changements d'outils rapides, réduisant les temps d'arrêt et améliorant la productivité.
-
02.

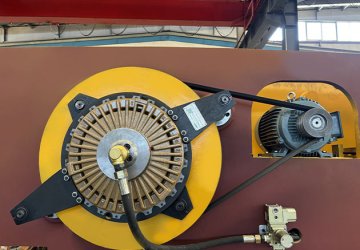

Système de volant d'inertie
• Puissance de sortie élevée : le système de volant d'inertie exclusif offre une puissance constante, réduisant la charge du moteur et garantissant une production continue à grande vitesse.
• Efficacité énergétique optimisée : la conception du volant d'inertie minimise la consommation d'énergie tout en maintenant un fonctionnement stable.
-
03.

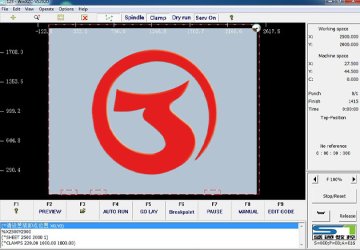

Système CNC
• Contrôle de précision : utilise la technologie de contrôle par impulsions pour un contrôle précis et constant du poinçonnage.
• Programmation efficace : prend en charge le code G et la programmation graphique pour une utilisation simplifiée et une réduction des erreurs.
-
04.

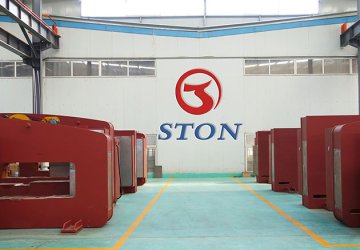

Structure du cadre
• Conception haute résistance : structure fermée de type « O », avec analyse par éléments finis garantissant une stabilité et une résistance aux vibrations élevées.
• Usinage de précision : le cadre est soumis à un recuit à haute température pour éliminer les contraintes internes. L'ensemble de la structure est usiné dans un seul montage, garantissant une précision d'assemblage optimale.
-
05.

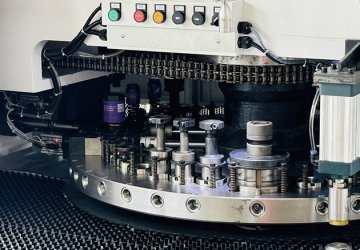

Mécanisme de transmission
• Transmission mécanique : Le système de haute précision assure un poinçonnage stable et prolonge la durée de vie de l'équipement.
• Entretien facile : Conception simple et fiable pour un entretien facile, améliorant l'efficacité opérationnelle à long terme.
-
06.

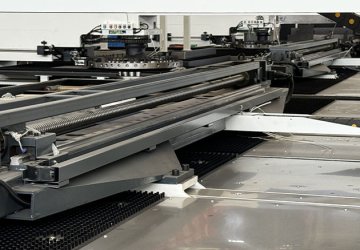

Système d'alimentation
• Alimentation haute précision : les guides des axes X et Y et les vis mères sont intégrés, garantissant une manutention précise des matériaux. Les pinces pneumatiques améliorent la stabilité.
• Système de lubrification : la lubrification automatique multipoints assure une lubrification suffisante et réduit l'usure.
-
07.
Sécurité et entretien
• Conception sécurisée : Équipé de multiples dispositifs de sécurité, tels que des boutons d'arrêt d'urgence et des systèmes de détection des pannes, pour la sécurité de l'opérateur.
• Maintenance simplifiée : La conception optimisée réduit les besoins de maintenance quotidienne, minimisant les temps d'arrêt et améliorant la productivité globale.
